Haagise sildade tüübid

Haagise sild mõjutab sõidumugavust, koormuse jaotumist ja vedrustuse tööd. Levinumad lahendused on kummitorsioonsild, lehtvedrusild ja balanssiirsild. Sobiva silla valik sõltub haagise kasutusotstarbest, koormusest ja sõidutingimustest.

Kummitorsioonsild

sildade tüübid

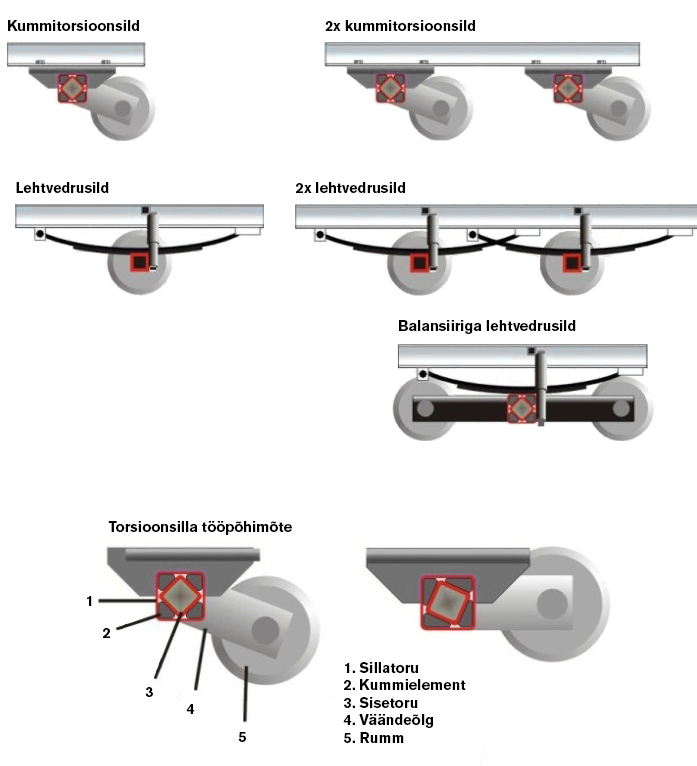

Kummitorsioonsilla vedrustus töötab sillatoru sees asuvate kummielementide abil. Rattad vedruvad teineteisest sõltumatult, mis aitab vähendada vibratsiooni ja teekonaruste mõju. Vedrustus töötab kummielementide deformeerumise põhimõttel. Kui ratas sõidab üle konaruse, pöördub väändeõlg ja surub sillatoru sees olevaid kummielemente kokku.

Silla põhiosad:

  1. Sillatoru
  2. Kummielement
  3. Sisatoru
  4. Väändeõlg
  5. Rumm

sildade tüübid

Eelised: kompaktne konstruktsioon, vaikne töö, hea vibratsiooni summutamine ja vähene hooldusvajadus.
Tasub teada: tühja haagise puhul võib vedrustus olla jäik ja haagis ebatasasel teel hüpata. Kahjustunud kummielementide korral võib olla vajalik kogu silla vahetamine.

2 × kummitorsioonsild

sildade tüübid

Kahe kummitorsioonsillaga haagisel on neli ratast ja kaks eraldi vedrustusega silda. Lahendust kasutatakse suurema koormusega haagistel.

Eelised: kompaktne konstruktsioon, vähene hooldusvajadus ja koormuse jagunemine neljale rattale.
Tasub teada: eraldi torsioonsillad ei tasakaalusta koormust omavahel mehaaniliselt, mistõttu võib ebatasasel pinnal üks sild olla teisest rohkem koormatud.

Lehtvedrusild

sildade tüübid

Lehtvedrusilla vedrustus põhineb elastsetel terasvedrudel, mis painduvad koormuse ja teekonaruste mõjul.

Eelised: vastavalt koormusele valitud vedrustus võib pakkuda pehmet sõitu ka kergema koormaga. Vedrud ja muud kuluvad osad on üldjuhul eraldi vahetatavad.
Tasub teada: sõidumugavus sõltub vedru jäikusest. Ka liiga jäik lehtvedrustus võib põhjustada tühja haagise hüppamist. Vedrud ja kinnitused vajavad regulaarset kontrolli.

2 × lehtvedrusild

sildade tüübid

Kahe lehtvedrusillaga haagisel kasutatakse tandemvedrustust.

Eelised: hea remonditavus, suuremate koormuste puhul laiem kaalujaotus haagise raamile.

Balansiiriga lehtvedrusild

sildade tüübid

Balansiiriga lehtvedrusild on ühendatud kiikuva mehanismiga, ehk balanssiiriga. See võimaldab ratastel järgida ebatasast maapinda ja ületada takistusi. Eelised: hea rataste kontakt ebatasase pinnasega ja sobivus ATV- ning eriotstarbelistele maastikuhaagistele.

Kummitorsioonsild või lehtvedrusild – kumb valida?

Kummitorsioonsild sobib kasutajale, kes hindab kompaktset konstruktsiooni ja vähest hooldusvajadust.

Lehtvedrusild sobib kasutajale, kes hindab vedrustuse remonditavust ja võimalust valida vedru jäikus vastavalt koormusele. Mõlema sillatüübi sõidumugavus sõltub vedrustuse konstruktsioonist, koormusest ja teekattest. Ükski sillatüüp ei ole kõikides tingimustes automaatselt pehmem või parem.
